產品介紹及特點：

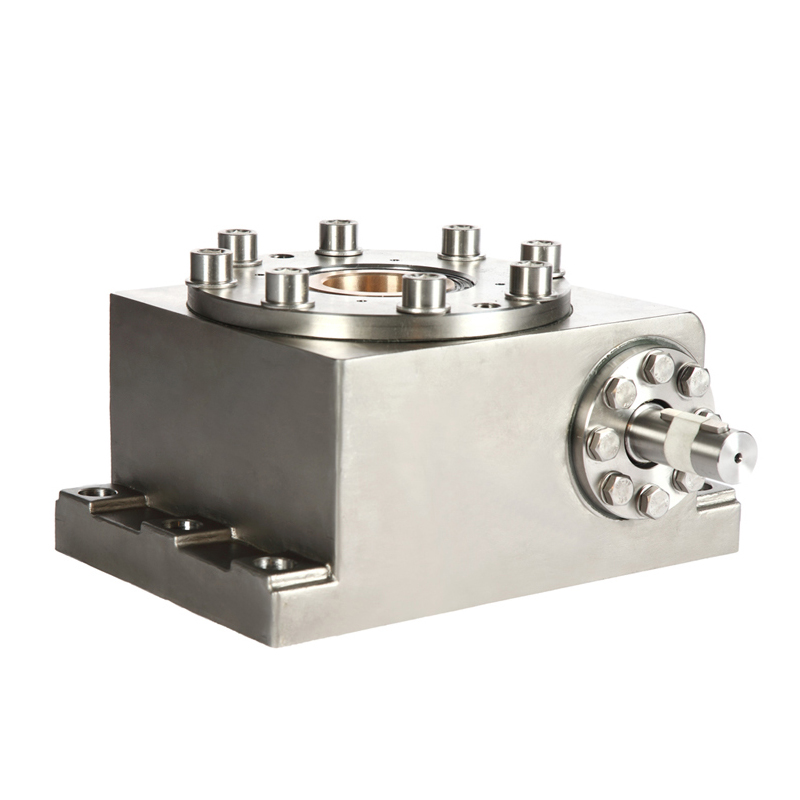

KV系列不銹鋼螺旋升降機整體采用不銹鋼材料SS316（也可以選擇SS304，SS329等），包含箱體，壓蓋，尾罩，蝸桿，絲杠及其他標準件等，蝸輪或者螺母采用錫青銅材料。KV不銹鋼螺旋升降機按照安裝方式分為：地腳安裝KVL系列，耳軸安裝KVK系列；按照運動方式分為：絲杠運動KVL(K)-S系列，螺母運動KVL(K)-R系列；型號包含KVL(K)60，85，100，120系列；載荷從5噸-20噸。廣泛應用于機械、冶金、水利、化工、醫療、文化、衛生等各個行業，具有緊湊的機構、體積小、重量輕、安裝方便、使用靈活、可靠性強、使用壽命長等優點，可以用電動機或其它動力直接帶動，也可以手動。
產品數據：
| KVL(K) 系列升降機參數表 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | KV60 | KV85 | KV100 | KV120 | |||||||||
| 額定負載kN | 50 | 100 | 150 | 200 | |||||||||
| 絲杠直徑x導程mm | Tr32×6 | Tr52×8 | Tr70×10 | Tr80×10 | |||||||||
| 蝸輪蝸桿減速比 | V1 | 1:7.25 | 1:12 | 1:18.5 | 1:19 | ||||||||
| L1 | 1:20 | 1:24 | 1:56 | 1:38 | |||||||||
| 蝸桿輸入一轉絲杠行程mm | V1 | 0.83 | 0.67 | 0.54 | 0.526 | ||||||||
| L1 | 0.3 | 0.33 | 0.18 | 0.263 | |||||||||
| 最大輸入功率kW | V1 | 1.3 | 2.5 | 3 | 4.5 | ||||||||
| L1 | 1.0 | 2.0 | 2.5 | 3.5 | |||||||||
| 滿載啟動扭矩Nm | V1 | 36 | 70 | 100 | 130 | ||||||||
| L1 | 18 | 50 | 48 | 90 | |||||||||
| 啟動效率 | V1 | 0.17 | 0.14 | 0.12 | 0.12 | ||||||||
| L1 | 0.12 | 0.10 | 0.08 | 0.09 | |||||||||
| 100rpm時運轉效率 | V1 | 0.25 | 0.21 | 0.18 | 0.18 | ||||||||
| L1 | 0.18 | 0.16 | 0.13 | 0.13 | |||||||||
| 箱體材料 | AISI316 | ||||||||||||
| 重量kg | KVL | 15 | 31 | 55 | 90 | ||||||||
| KVK | 17 | 35 | 62 | 100 | |||||||||
| 注：所有系列產品的環境溫度： -20℃-+40℃(如需要-40℃-+70℃等溫度請咨詢啟力傳動技術支持) | |||||||||||||
結構形式：
| 1型結構——螺桿做軸向運動 | 2型結構——螺母做軸向運動 | ||

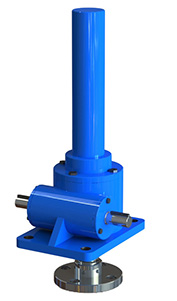

| A型：螺桿工作端在上 |

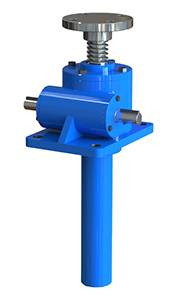

B型：螺桿工作端在下
|

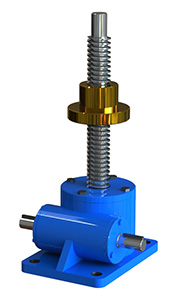

A型：螺桿工作端在上 螺母上頂或下拉 |

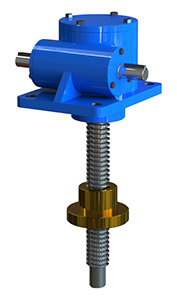

B型：螺桿工作端在下 螺母上頂或下拉 |
 |
 |
 |
 |
驅動控制方式：
|
|
手動驅動 通過在蝸桿輸入端加裝手搖輪/直臂操縱桿等裝置，經過人力實現手動控制。 但驅動驅扭力不允許超過蝸桿最大許用扭矩。 |
|
電動機驅動 根據不同使用工況和使用參數通過安裝不同類型的電動機，例如：三相異步電機/變頻電機/防爆電機/制動電機/步進電機/伺服電機等，實現電動機驅動?？纱钶dABB/SEW/NORDSIEMENS/Mitsubishi/Panasonic等國際品牌電動機。 但電機功率不允許超過絲桿升降機最大許用功率。 |
|
絲桿升降機+減速電機一體化組合驅動 適用于高負載下，輸入端需用較大驅動扭矩和超低速升降速度使用條件。 搭配減速機使用可以有效降低電動機驅動功率，同時又能有效保持輸入端的驅動扭矩。 此種組合設計方案非常適合高負載+低速的精準微調使用場景。 |
|
驅動控制系統 可通過伺服或步進等電動機配套驅動器實現指令程序化精準控制。 亦可加配傳感器、感應開關、計數器、紅外接收器、數據傳輸等電子元器件，通過專用集成軟件操作系統，實現遠程智能化控制，同時支持接入物聯網M2M系統框架中。 |
應用范圍：
1.生產流水線中提升、位移、加緊、翻轉等執行裝置；
2.冶金設備中裝置及加緊、提升和翻轉裝置；
3.車輛制造也的舉車機、柔性工裝及焊接升降機等；
4.光伏產業單晶硅、多晶硅注定爐的升降裝置及太陽能發電追蹤裝置；
5.航空航天、國防軍事、天文望遠鏡等遙控執行裝置；
6.升降舞臺升降裝置；
7.造船、水利、造紙、食品及倉儲、鑄造等行業；醫療器械、木工機械、食品機械的各種執行機構；
8.立車和龍門等機床上的提升裝置。
產品優點：
1.剛性好、能精確定位、一般斷電后也能自鎖；
2.系統結構簡單、緊湊、無所各種復雜的泵閥、油箱或氣源及管路系統等；
3.噪音小、無流體泄露、對環境污染小，是一種較理想的綠色環保產品；
4.由于有減速機機構，系統科實現很小的驅動源傳遞很大的力矩；
5.蝸輪絲桿升降機具有機械精密、設計緊湊、耐用、維護時間少和使用壽命長的特點。另外在沒有其他機械裝置情況下，依靠離合器、軸以及電動機、相對簡單的驅動方案能夠實現某些直線或旋轉運動；
6.可構成閉環伺服控制系統，實現自動化控制；
7.使用標準原件，裝配簡單，省時省力；
8.安裝是更簡單，運行時間可以更長，由于熱量的放散更加高效，從而延長了潤滑周期。
★如需定制傳動方案及產品具體參數及外形尺寸，請聯系銷售工程師。
